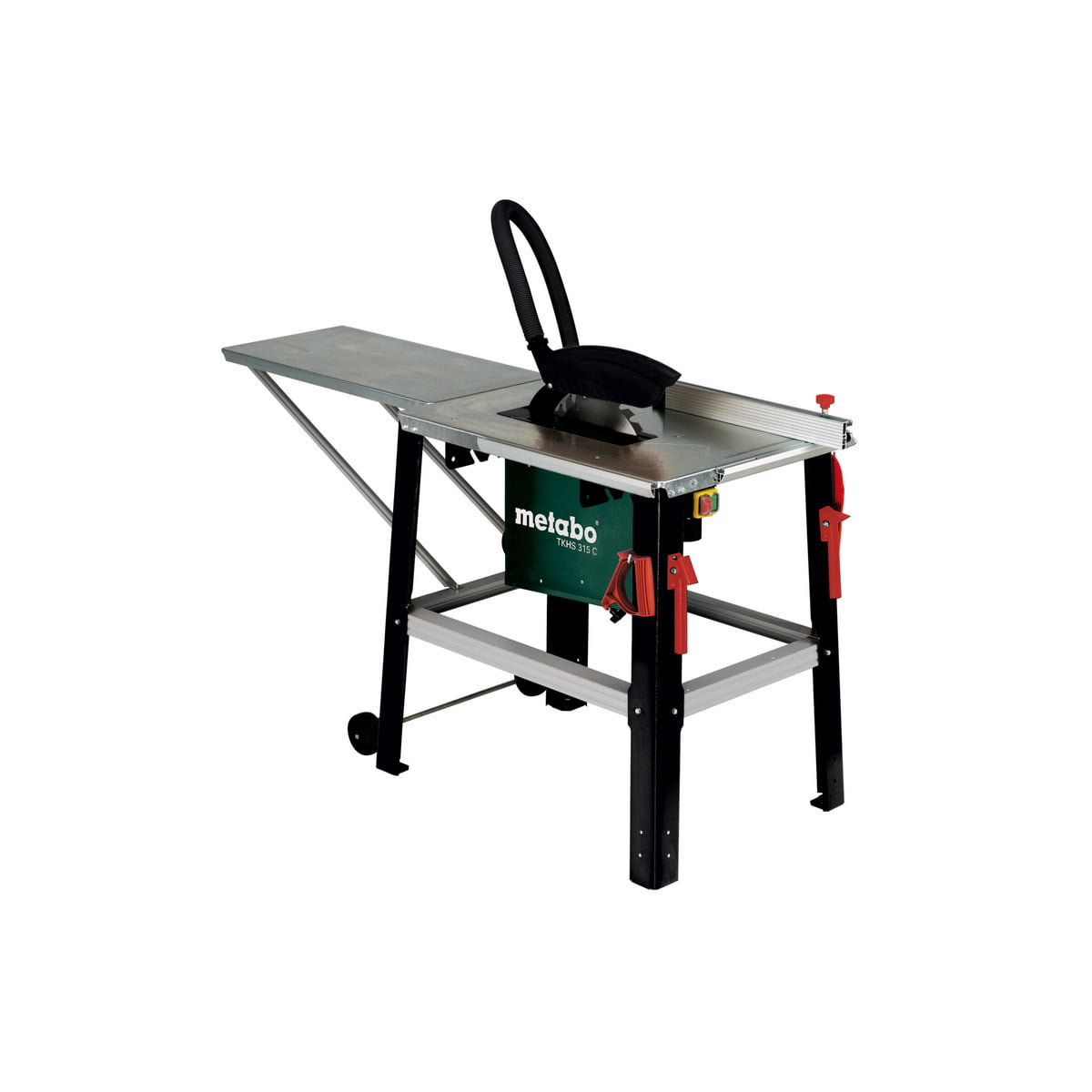

Univerzalni cirkular sa idealnimodnosom cijena/kvalitet

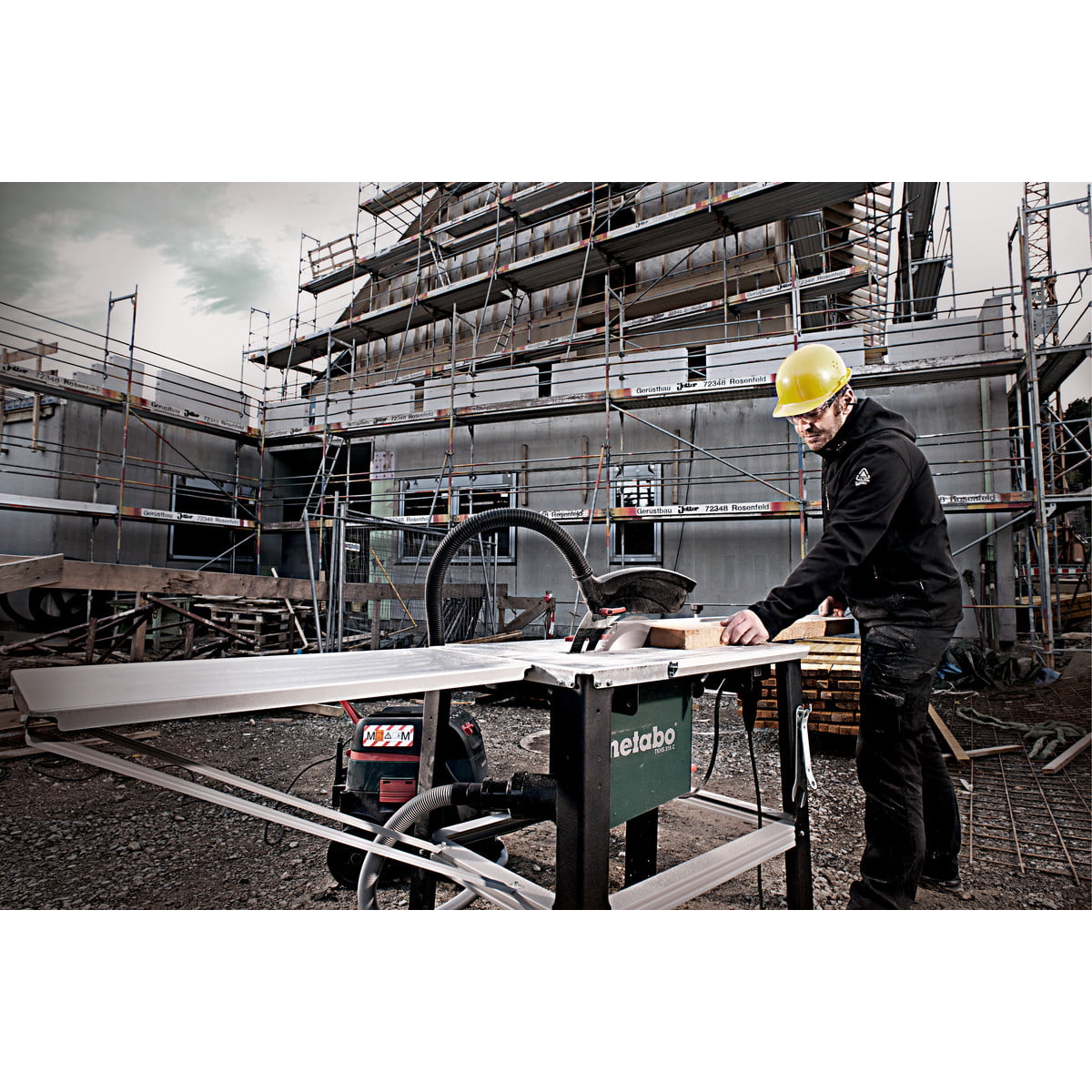

Idealan alat za testerisanje građe, ploče i materijala od drveta u radionici ali i na gradilištima

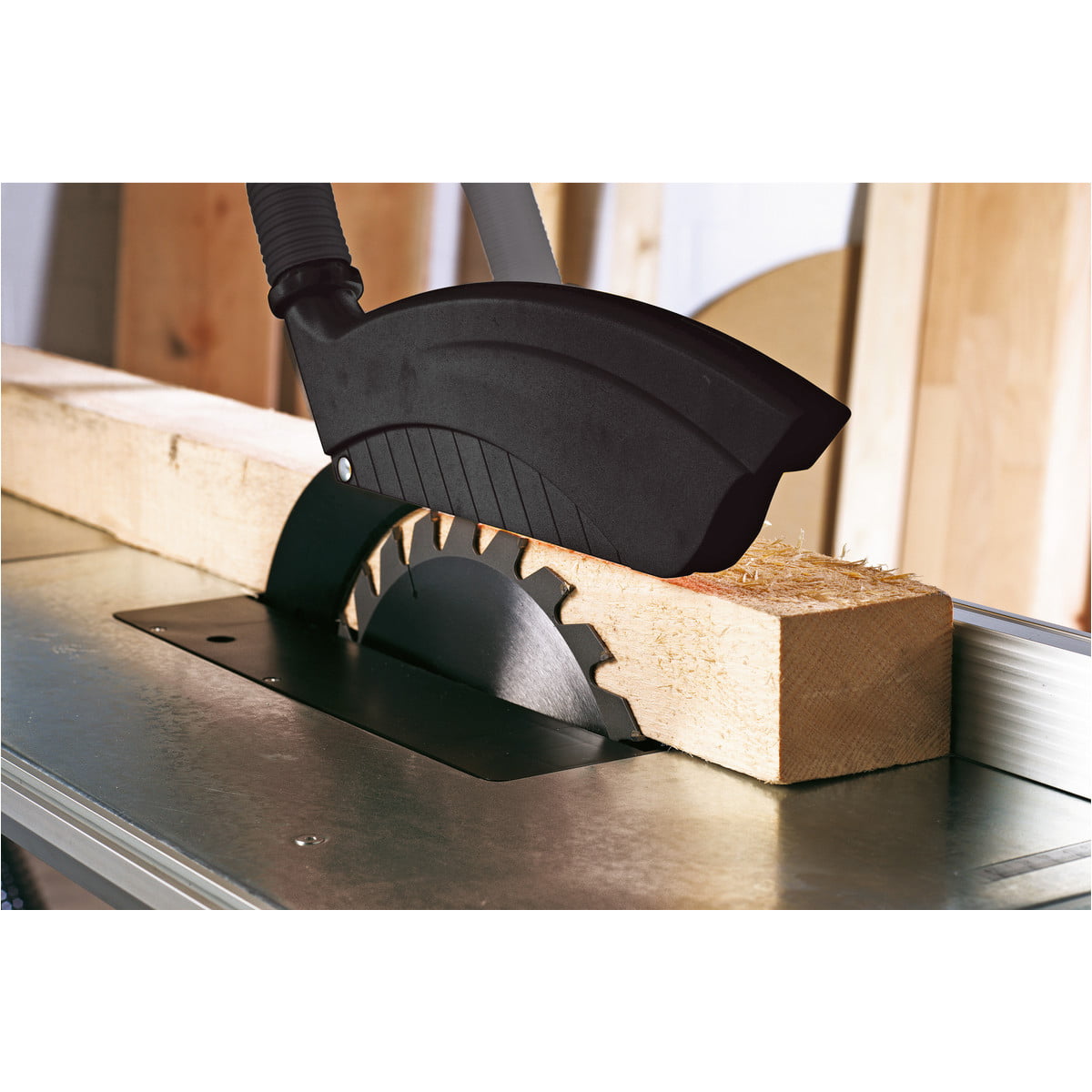

Moguće povezivanje na odstranjivač prašine ili usisivač za mokro-suvo usisavanje

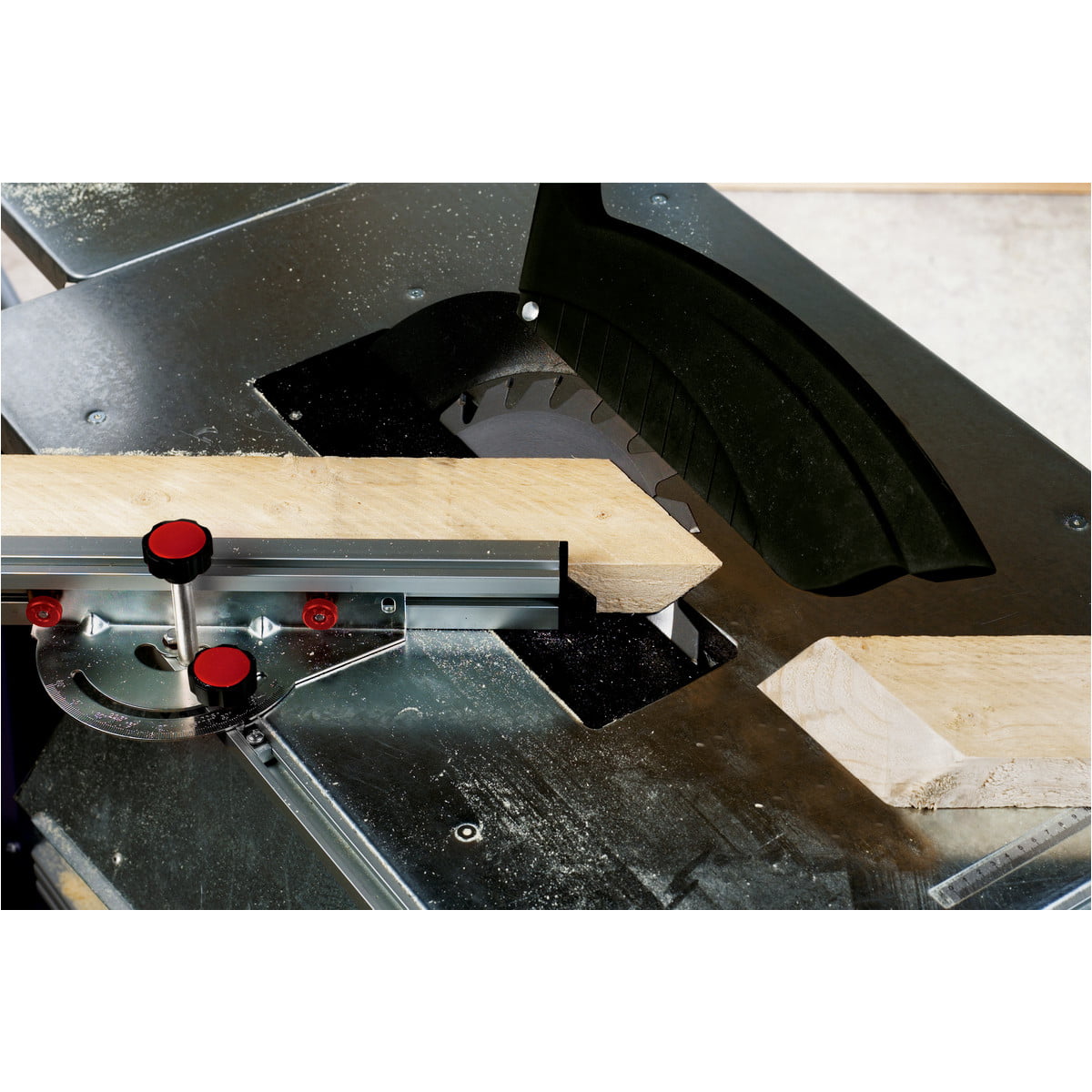

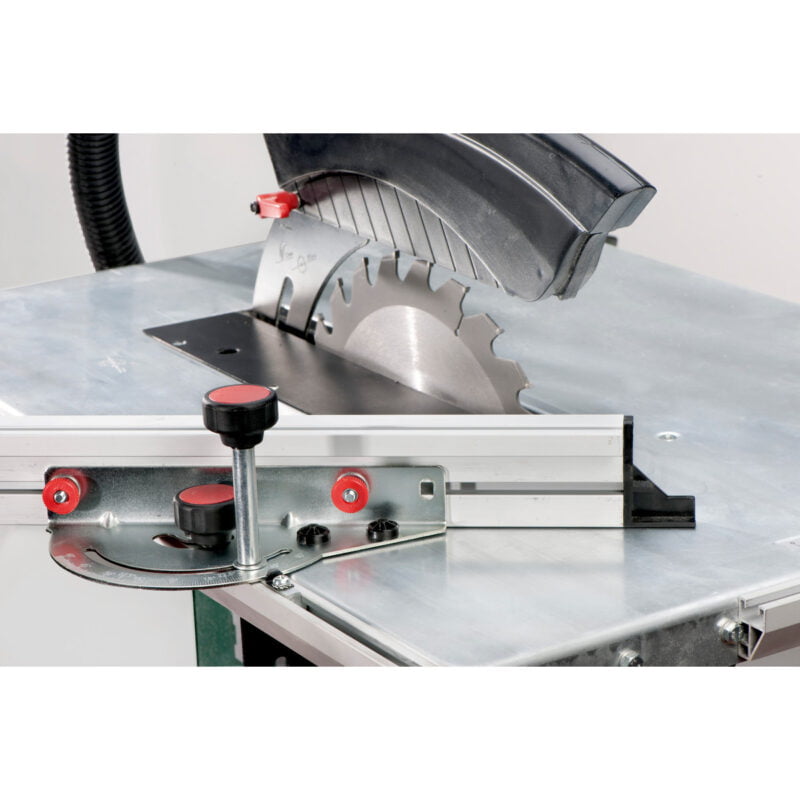

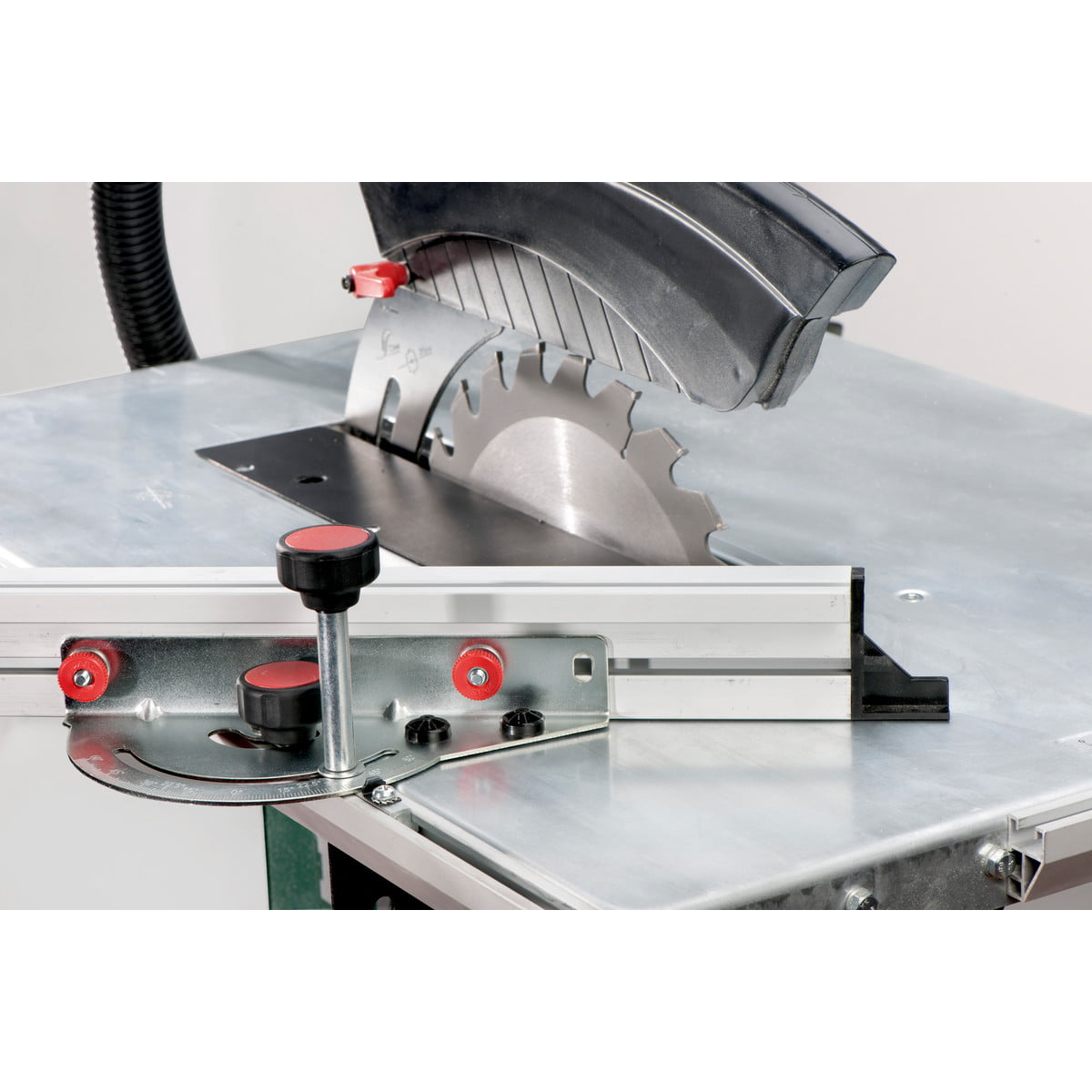

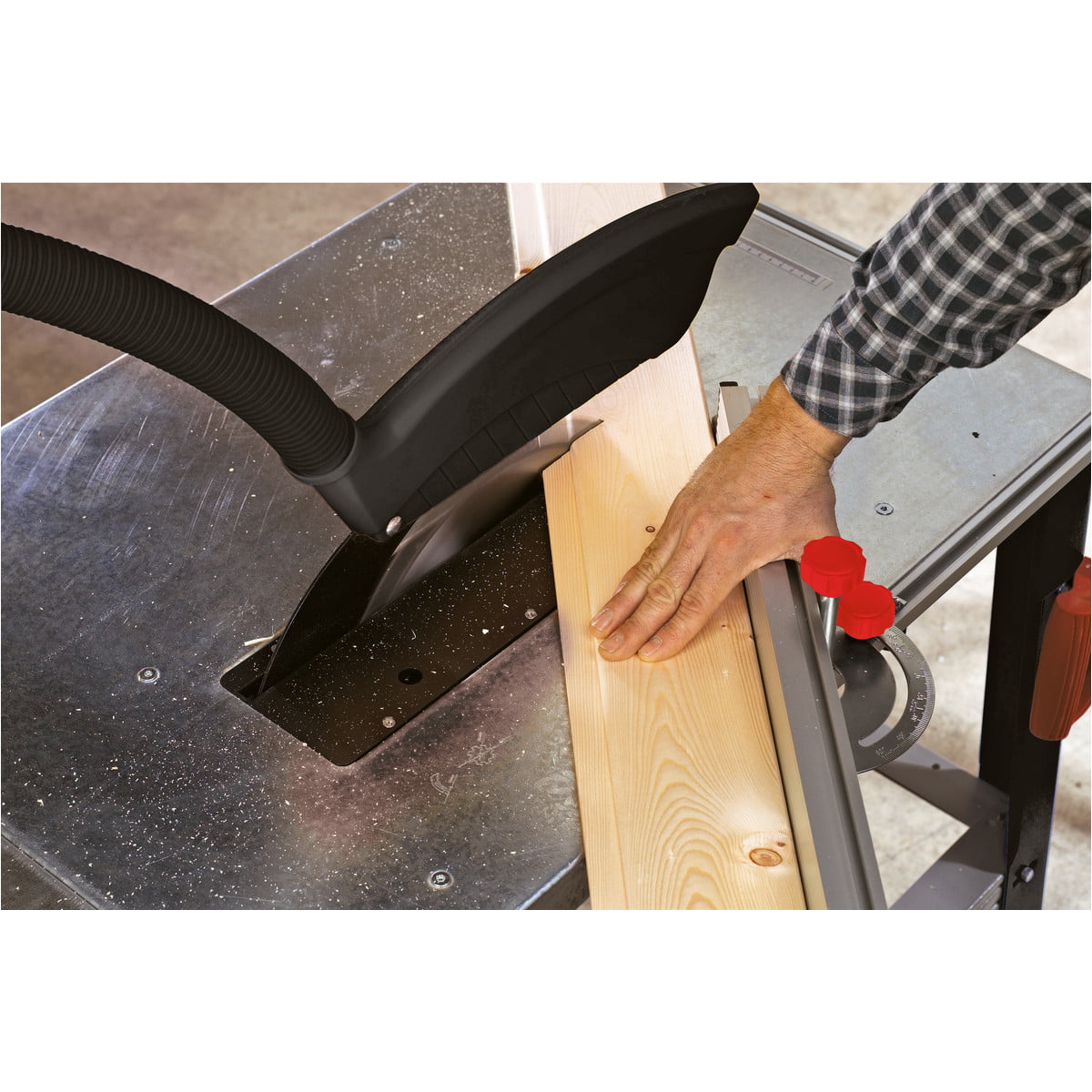

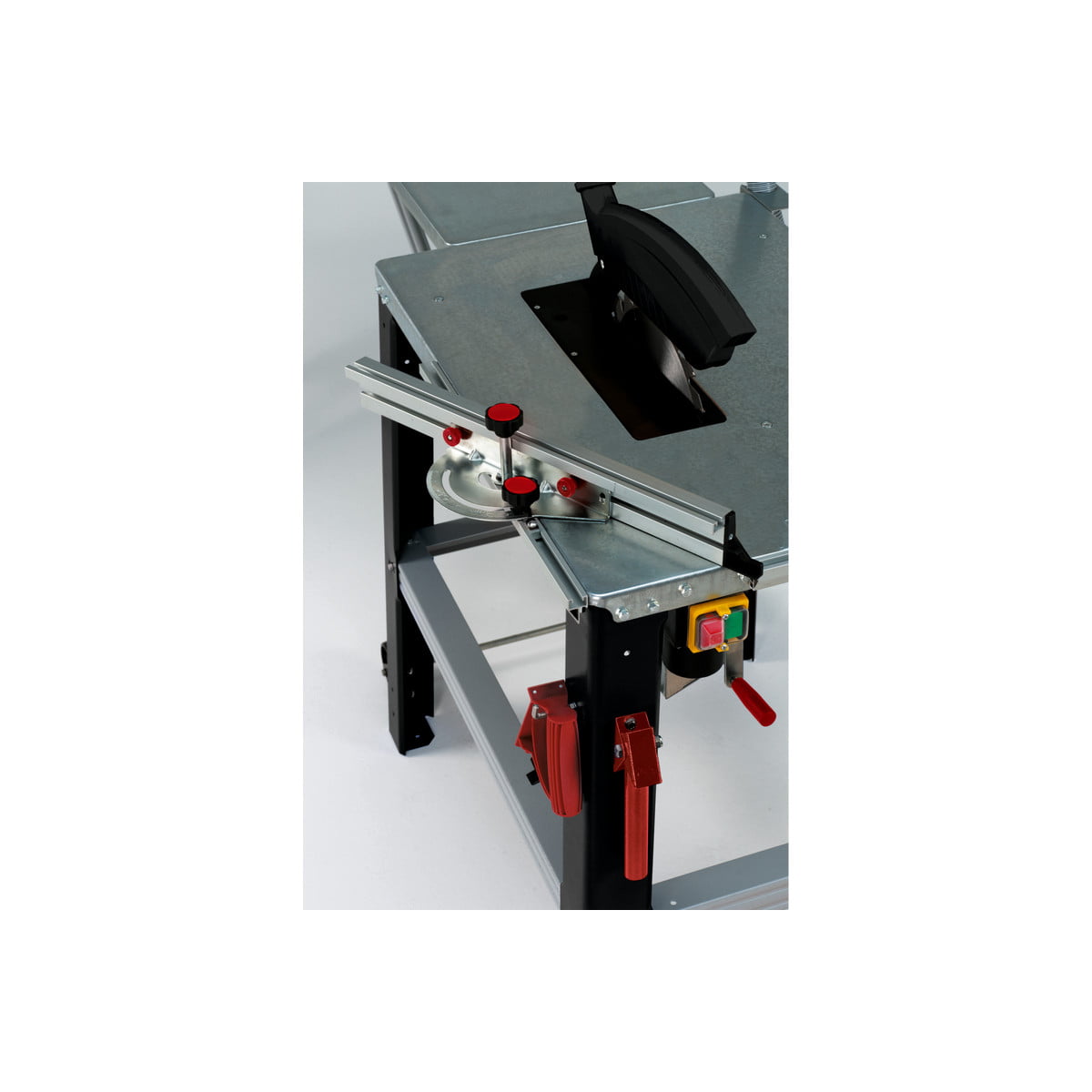

Univerzalni vodič za ravne rezove, može se koristiti i kao klizna tabla

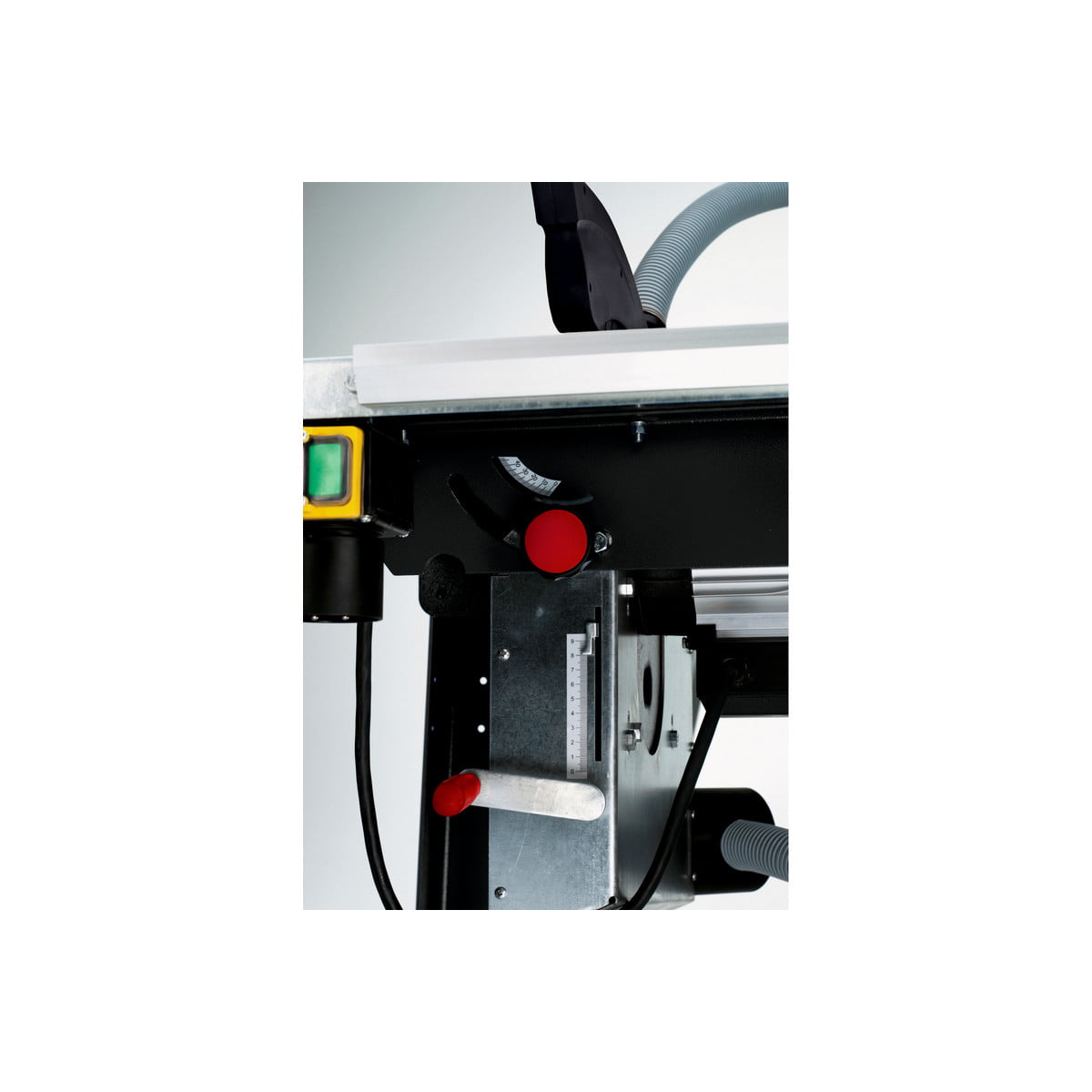

Slobodno podesivost po visini testere

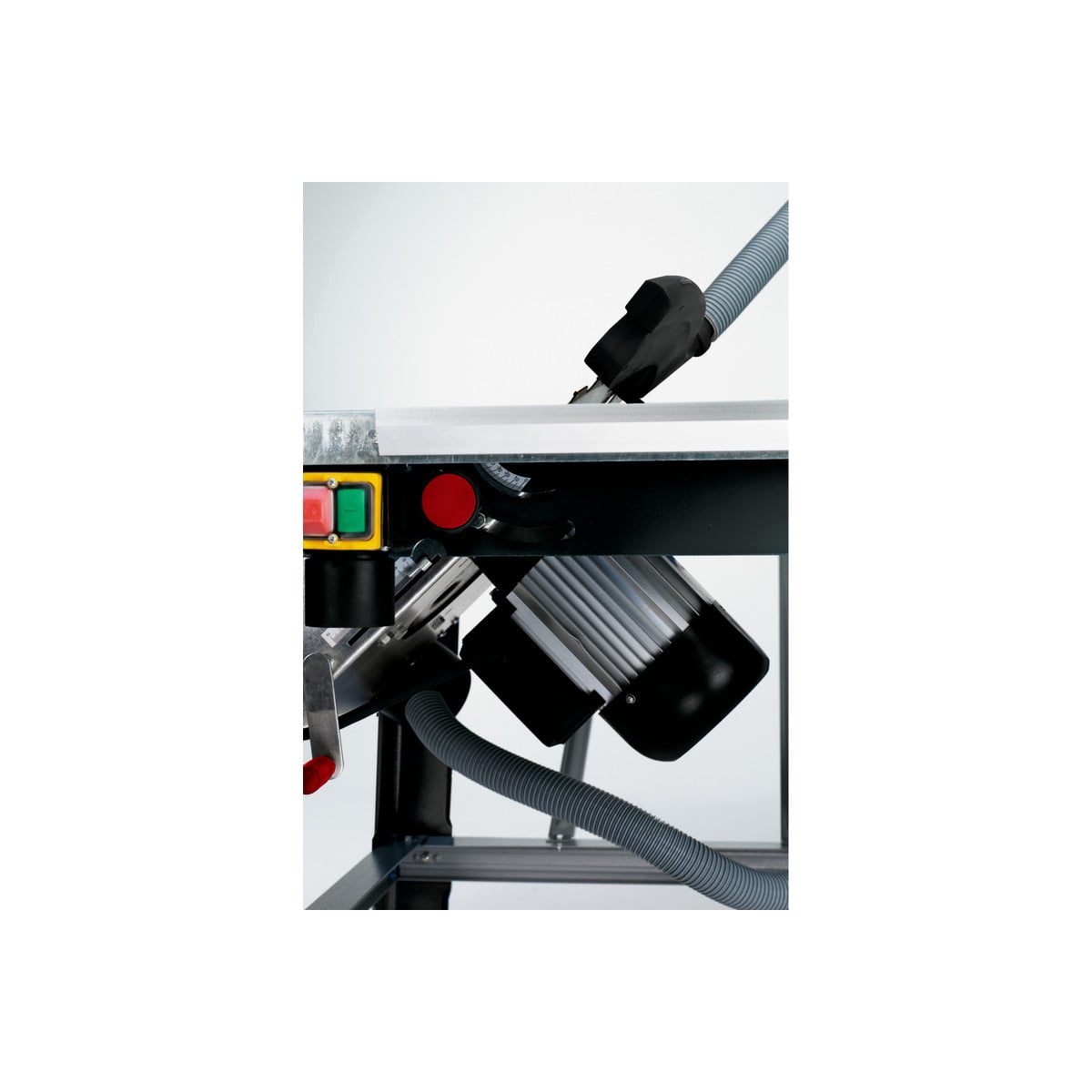

Ugaono podešavanje testere
Robustan, prahom-obloženi čelični lim i pocinkovana tabla
Ram i motor montiranim
Za jednofaznu naizmeničnu struju
Proizvođač | Metabo |
Model | TKHS 315 C – 2.0 WNB |
Dimenzije D x Š x V | 1650 x 650 x 1000 mm |
Veličina stola | 800 x 550 mm |
Podešavanje visine | 0 – 85 mm |
Max. visina sečenja | 90/45 ° 85 mm/60 mm |
Brzina rezanja | 50 m/s |
List testere | ø 315 x 30 mm |
Max. širina rezanja kod paralelne vodilice / ograde | 290 mm |
Max. širina materijala | 220 mm |
Broj obrtaja bez opterećenja | 2980 min-1 |
Zakretanje sječiva | 0 – 45 ° |
Nominalna ulazna snaga | 2 kW |
Izlazna snaga | 1.5 kW |
Nivo buke – zvučni pritisak | 98 dB(A) |
Nivo buke – zvučna snaga | 112 dB(A) |
Nivo buke – odstupanje K | 4 dB(A) |
Težina | 62 kg |
Isporučena oprema | Karbidna testera (24 zuba) Set točkova + ručke Universal guide Produžetak table (550 x 800 mm) Priključak za usisivač Konektori Štap za guranje |
